Un desierto en el corazón de Barcelona
Terraza ajardinada de Porxos d' en Xifré, España

Muy por encima de la concurrida zona portuaria de Barcelona, ​​un jardín en la azotea aparentemente salvaje adorna el complejo de edificios históricos de Porxos d'en Xifré. Gracias a una planificación cuidadosa y una ejecución profesional utilizando el sistema ZinCo, Sistema Semi-extensivo Aromáticas con Floradrain FD 40 (Heather with Lavender), pequeños espacios idílicos se combinan con caminos naturales a través de un área verde biodiversa y de diseño original de aproximadamente 1500 m². Sin duda, Pablo Picasso todavía habría encontrado una maravillosa inspiración para sus obras de arte creativas hoy en este entorno natural, porque, según cuenta la historia, el artista pintó sus primeros paisajes urbanos desde este techo.

Porxos d'en Xifré es un conjunto icónico de principios del siglo XIX compuesto por 10 edificios individuales. Es accesible desde tres de las calles aledañas y alberga el famoso restaurante “7 Portes”. Es una atracción genuina en Barcelona ya que la familia Ruíz-Picasso se mudó a uno de los apartamentos aquí en 1895.

El techo accesible ofrece un maravilloso lugar de retiro, un mundo en sí mismo en medio de esta bulliciosa ciudad. En Barcelona, ​​cerca de dos tercios de las cubiertas son cubiertas planas, lo que supone una superficie aproximada de 1800 Ha.

“Lamentablemente, estas cubiertas planas muchas veces no se utilizan”, dice Sergio Carratalá Lamarca , director general de Architects MataAlta Studio. “Como arquitectos, nos preguntamos continuamente: ¿Cómo podemos devolver la naturaleza a las zonas urbanas densamente pobladas? Nuestra misión es el 'rewilding', es decir, la devolución de nuestras áreas densamente urbanizadas a su condición ecológica original”. Con Porxos d'en Xifré, MataAlta Studio tuvo la fantástica oportunidad de realizar un proyecto modélico que tuviera en cuenta las necesidades tanto del patrimonio arquitectónico como de la ecología de forma sensible.

La azotea ajardinada de Porxos d'en Xifré: así de bonitas pueden quedar las azoteas de Barcelona. © Estudio MataAlta

Esta azotea jardín consigue todos los objetivos: “Respetar el patrimonio”, “Promover la biodiversidad”, “Ser social”, “Reducir cualquier impacto” y “Ser autosuficiente”. © Eix Verd SL

Los planificadores lograron los siguientes cinco objetivos:

Respetar el patrimonio

Porxos d'en Xifré tuvo que ser rehabilitado como edificio protegido teniendo en cuenta su patrimonio arquitectónico. Por lo tanto, las estructuras originales y los materiales de construcción fueron preservados y restaurados.

Promover la biodiversidad

Un nivel particularmente alto de biodiversidad de fauna y flora es beneficioso no solo para la naturaleza sino también para los humanos y su salud. Los planificadores lograron crear un ecosistema local con más de 10.000 plantas y más de 50 especies de plantas. Eligieron principalmente plantas perennes nativas que son tolerantes a la sequía y resistentes a las enfermedades, que filtran el polvo y los contaminantes, son particularmente aromáticas y florecen en diferentes momentos durante todo el año para atraer insectos. Los hoteles de insectos instalados, las áreas de anidación y las pequeñas áreas de agua son tan importantes para el hábitat como las plantas forrajeras lo son para los insectos y las aves.

Se social

Social es un lugar que une a las personas y también les da energía. El jardín de la azotea es accesible para todos los residentes y es un área de reunión común invaluable. En este espacio, los bancos y espacios de formas orgánicas, los senderos suavemente serpenteantes y la vegetación original especialmente elegida proporcionan una antítesis verdaderamente relajante de la trama urbana con sus ángulos rectos y líneas rectas.

Reducir cualquier impacto

El jardín de la azotea en sí se diseñó de tal manera que no se requirieron medidas adicionales en relación con la capacidad de carga estructural. Los planificadores también eligieron los materiales de construcción con gran cuidado para minimizar la huella de CO 2 y el impacto en el medio ambiente. Por ejemplo, se utilizaron tejas de arcilla triturada reciclada para el sustrato del jardín de la azotea, mortero de cal natural para el enladrillado y madera vieja extraída del edificio para los caminos.

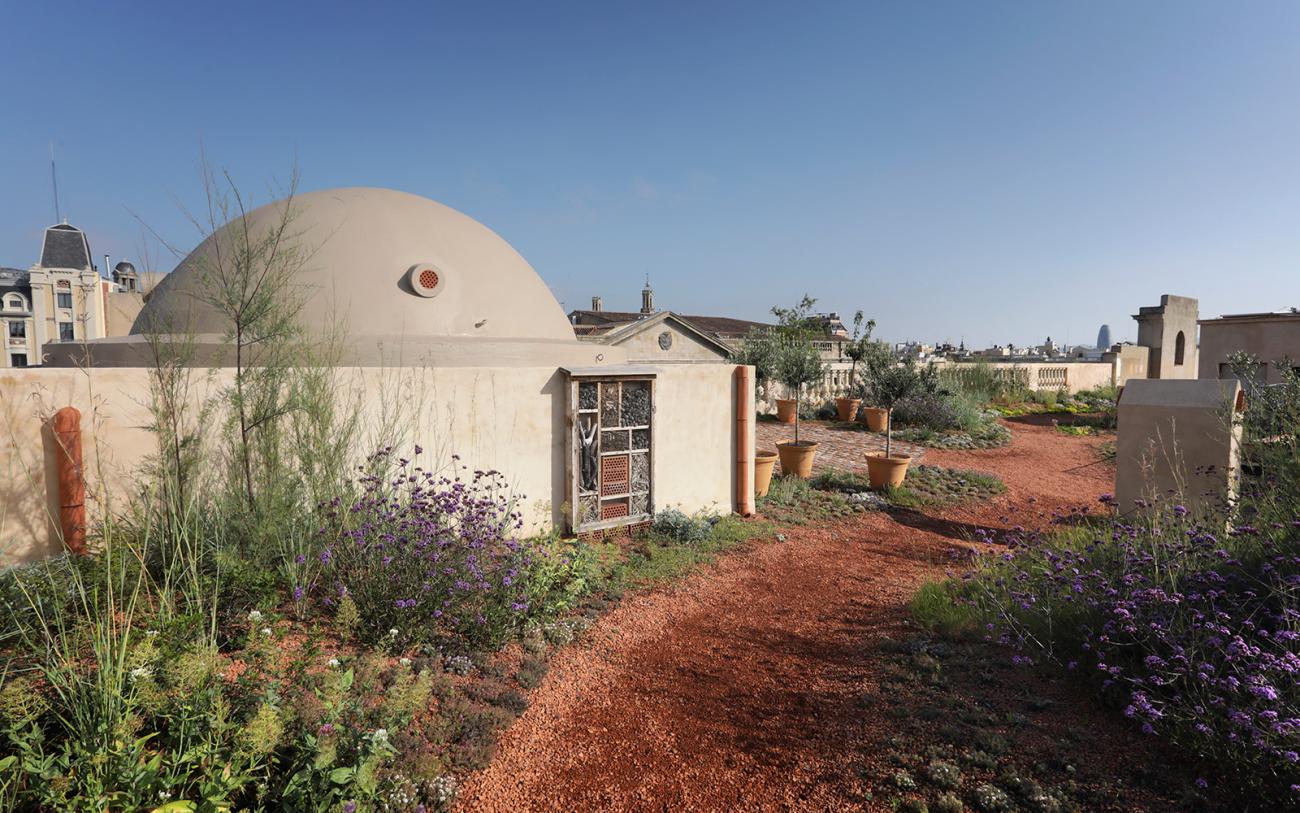

Caminos serpenteantes lo llevan a través de un techo que está diseñado a propósito para estar cerca de la naturaleza. © Estudio MataAlta


¿Cómo se logra la biodiversidad? Además de una elección consciente de plantas forrajeras para insectos y pájaros, los espacios de anidación y las áreas como refugio son vitales para los animales. © Estudio MataAlta

ser autosuficiente

Todo el proyecto está marcado por la economía circular y es autosuficiente en gran medida. Los módulos fotovoltaicos en los techos de las escaleras, por ejemplo, aseguran el suministro de energía y el exceso de electricidad se inyecta en la red municipal. El agua, ese preciado recurso, se utiliza de forma inteligente. El exceso de aguas pluviales del techo no desemboca en el sistema de alcantarillado, sino que se recoge en un tanque subterráneo de 9000 l, de donde se extrae para regar el jardín de la azotea durante los meses secos de verano. Además, se instalan contenedores de compostaje en el techo y el humus que allí se genera se utiliza para mejorar el suelo. Eso es la economía circular a todos los niveles.

Y, ¿qué tal el aspecto técnico que posibilita todo esto?

La cubierta de Porxos d'en Xigré es lo que se conoce como “cubierta catalana”, cuyo diseño corresponde a una cubierta fría, y tiene encima una serie de capas de teja cerámica típicamente catalana. Este tipo de techo suele tener una cavidad por donde puede circular el aire. La inclinación del techo varía en toda el área de 1500 m², y en algunas áreas puede ser de hasta aproximadamente 5°. La empresa ejecutora, Eix Verd SL,instaló Protection Mat SSM 45 como primera capa del sistema ZinCo construido en la base, seguido por el elemento de drenaje y almacenamiento de agua Floradrain® FD 40. Estos elementos Floradrain® de 40 mm de altura hechos de poliolefina reciclada termoformada almacenan agua en sus celdas y extraer de forma segura el exceso de agua a través de su sistema de canales subyacente, al tanque mencionado anteriormente. Después de la capa de drenaje que se instaló en toda la cubierta, se colocó System Filter SF en las zonas de paso y también unos 10 cm de tejas trituradas de Zincolit®. En las áreas de terrazas, Zincolit® se combina en algunos lugares con adoquines y en otros con virutas de madera.

En áreas plantadas posteriormente, se utilizó Aquafleece AF 300 como cubierta. Las líneas de goteo se fijan con velcro a este vellón de alta capilaridad hecho de fibras poliacrílicas a intervalos de aproximadamente 50 cm y se utilizan para riego por suelo radiante. Durante los períodos secos, por lo tanto, el agua de lluvia recolectada en el tanque se bombea a través de las líneas de goteo y se distribuye desde abajo desde el Aquafleece en todo el sustrato. El agua solo continúa a través del Aquafleece hacia la capa de drenaje subyacente una vez que el Aquafleece y el sustrato están saturados. De esta forma, las plantas disponen de agua suficiente en todo momento.

Aquí se añade el sustrato del sistema ZinCo Roof Garden a una profundidad de entre 30 y 40 cm, dependiendo de la vegetación. Este montículo permite una biodiversidad considerable.

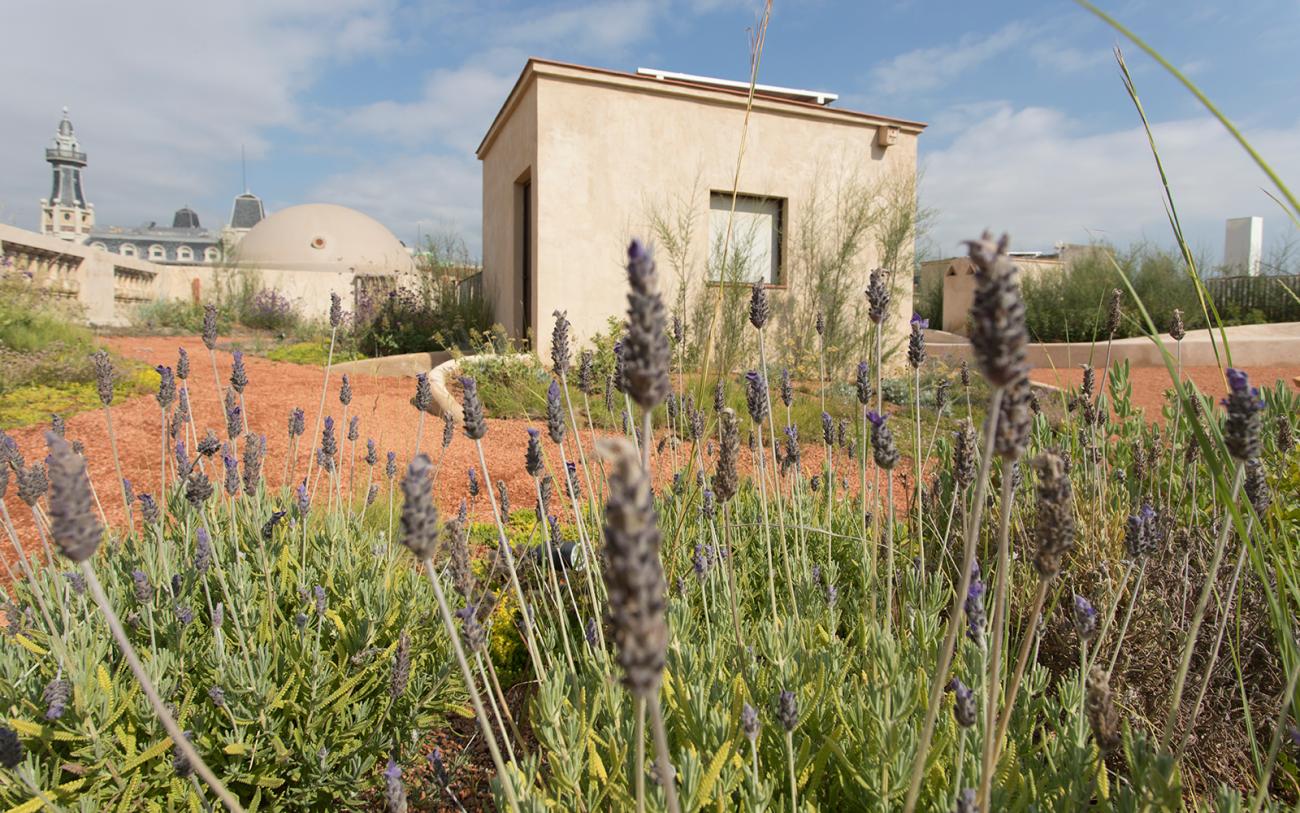

Naturalmente, aquí también crece la lavanda aromática. © Estudio MataAlta

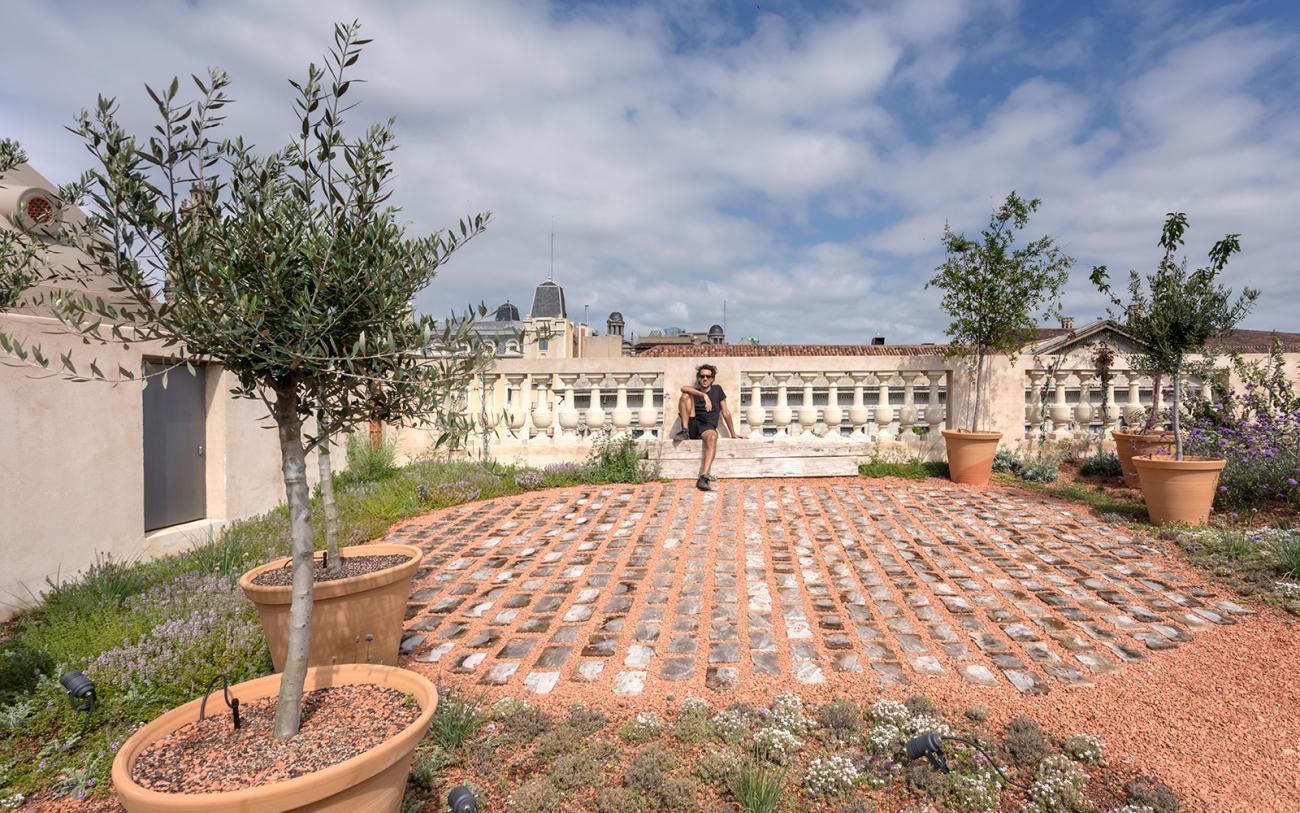

Tiempo de espera solo o como parte de una reunión, los residentes pueden pasar un tiempo maravilloso aquí. © Estudio MataAlta

Mires donde mires, las formas redondas y los materiales naturales predominan en el diseño del jardín. © Estudio MataAlta

Felicitaciones por ganar el Premio Europeo Bauhaus

Porxos d'en Xifré ganó el Premio Europeo Bauhaus 2021 en la categoría “Patrimonio cultural preservado y transformado” entre más de 2000 postulantes. Esto permite a la Comisión Europea premiar proyectos que incorporen el “Green Deal”, asegurando así que la sostenibilidad y la protección del clima sean una experiencia positiva. Son los edificios existentes los responsables de aproximadamente el 40 % de la energía consumida y requieren una renovación integral.

Porxos d'en Xifré ha supuesto un aumento perceptible en la calidad de vida de sus gentes. Mientras tanto, estos 1500 m² son en realidad solo una parte de todo el techo, que se extiende a unos impresionantes 5000 m². Es probable que sigan otros conceptos imaginativos para el diseño del techo. Me pregunto cómo habría imaginado Pablo Picasso este particular jardín en la azotea.

Autor: Fabian Kaiser, Jefe de Ventas Internacionales, ZinCo GmbH



Ficha Técnica

Proyecto de construcción: Azotea Porxos d'en Xifré, Passeig d'Isabel II, 12, 08003 Barcelona, ​​España

Año de construcción: 2019

Superficie del techo: aprox. 1500 m²

Construcción de techos verdes: Construcción del sistema ZinCo Heather con Lavender con Floradrain® FD 40 y Aquafleece

Arquitecto paisajista: MataAlta Studio, 08010 Barcelona, ​​España

Ejecución: Eix Verd SL, 08010 Barcelona, ​​España

Proveedor del sistema: ZinCo Cubiertas Ecológicas SL, 28001 Madrid, España

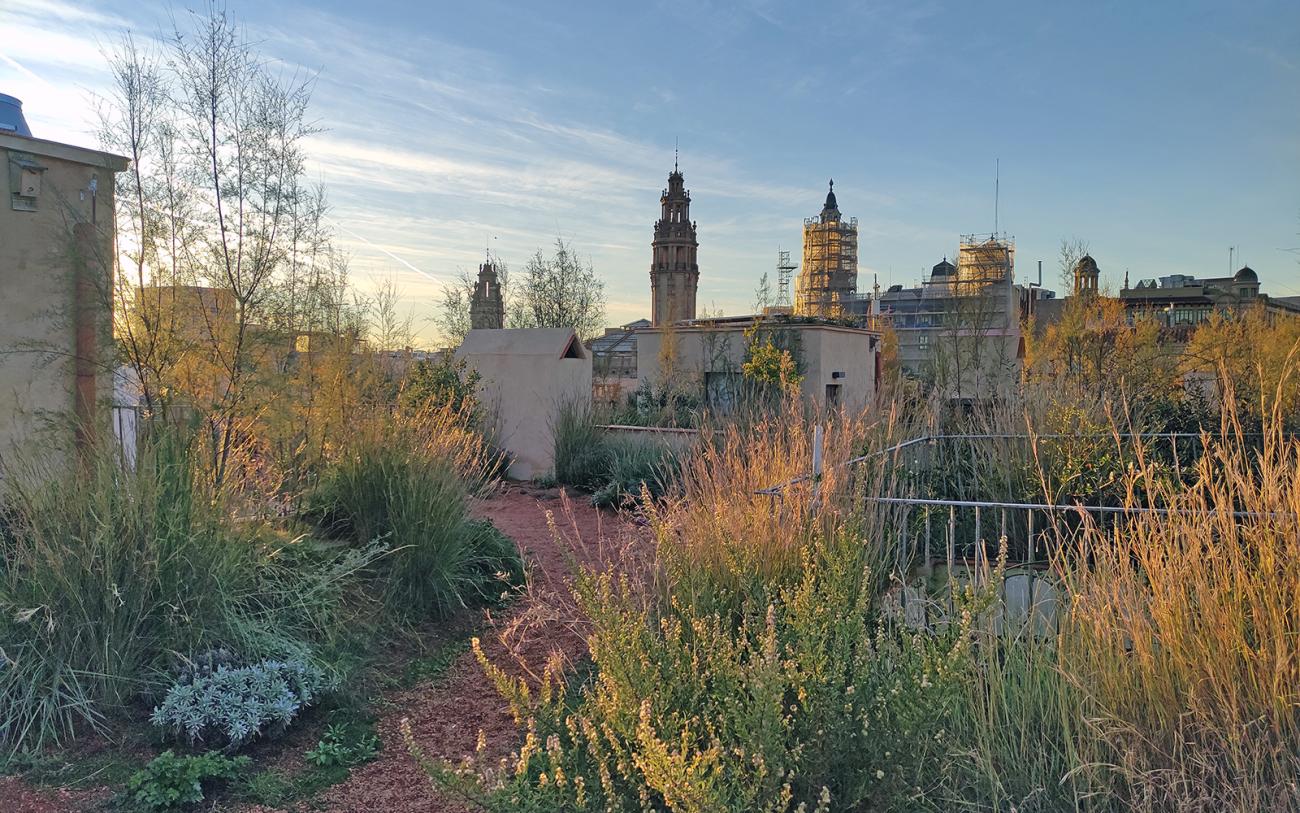

Hay mucho por descubrir en el techo y los ángulos cambiantes abren nuevas perspectivas.

Un paseo nocturno por el techo puede convertirse en su pasatiempo favorito.

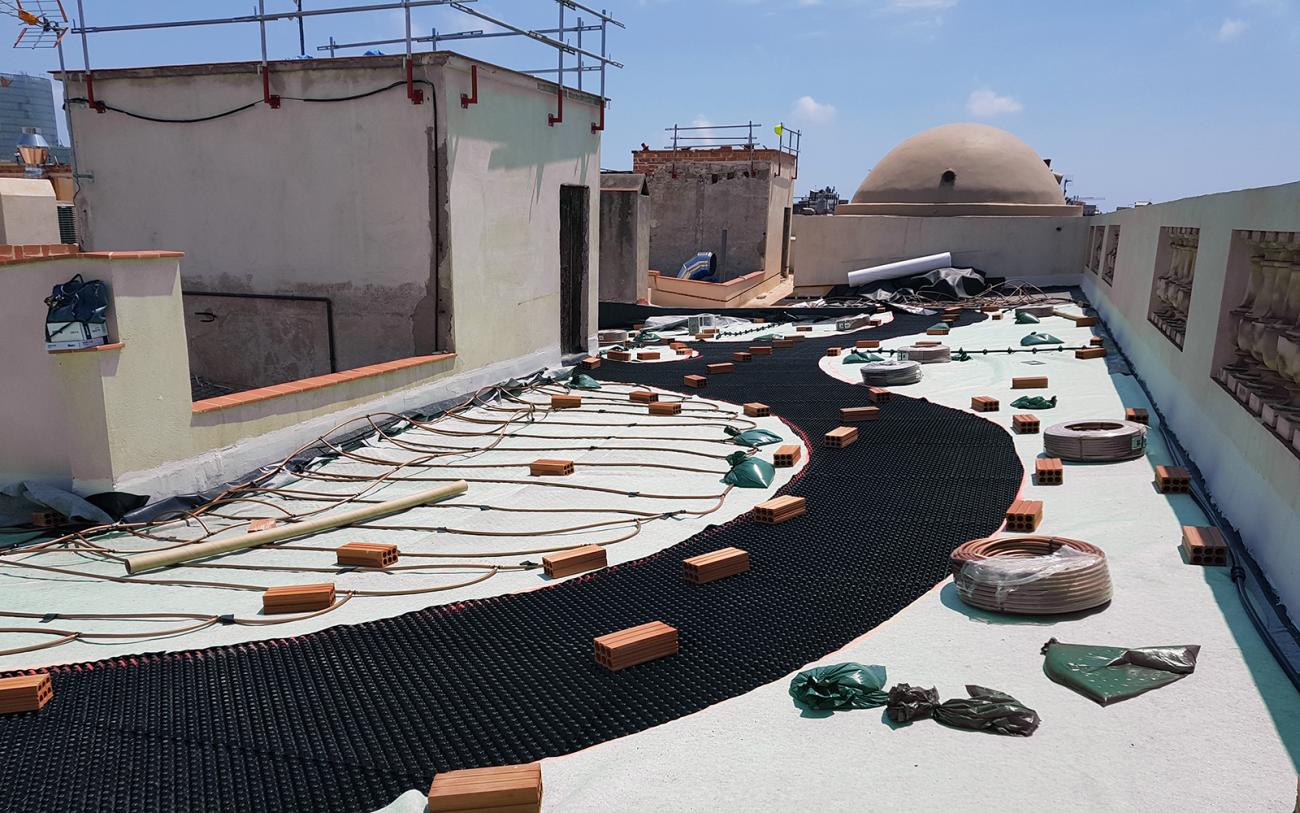

Los elementos de drenaje y almacenamiento de agua Floradrain® FD 40 se instalan en todo el techo y Aquafleece AF 300, con sus líneas de goteo, se instala en las áreas de plantas para riego por suelo radiante.

Tanto el sustrato de la cubierta ajardinada ZinCo a partir de tejas de barro trituradas recicladas como el mortero de cal para los linderos son productos sostenibles y naturales.
