Jardín artístico en azotea accesible para todos
La Valeta, la ciudad de la cultura de Malta

Clúster de diseño de La Valeta, Malta

950 árboles, arbustos, plantas que cubren el suelo, plantas trepadoras, flores y césped en una superficie de 495 m² en un edificio de 400 años de antigüedad: el diseño del jardín en la azotea del Valletta Design Cluster es tan rico en detalles y artístico como todo el proyecto de infraestructura en La Valeta, la ciudad de la cultura de Malta. El Design Cluster es el nuevo corazón de la escena artística y cultural en Malta y el inspirado jardín en la azotea está abierto al público como un espacio comunitario. La diversidad de plantas magníficas está en armonía con los elementos madera, piedra natural y agua, todo con el sistema de construcción ZinCo "Roof Garden" como base. Un paraíso virtual dedicado a la relajación, el paseo y la nueva inspiración.

Gracias a su riqueza cultural, La Valeta, la capital de Malta, es Patrimonio de la Humanidad por la UNESCO desde 1980. La ciudad es un monumento vivo y está marcada por la Orden de San Juan, que tiene su sede allí desde 1530, razón por la cual también se llama la Orden de Malta. Designada Capital Europea de la Cultura en 2018, nunca ha habido una Capital de la Cultura más pequeña que La Valeta con una población de 6000 habitantes en un metro cuadrado. En este contexto, la ciudad desarrolló una serie de proyectos arquitectónicos y de infraestructura, incluido el Clúster de Diseño de La Valeta, que se inauguró oficialmente en marzo de 2021.

La suma total de inversión para el proyecto fue de 10,4 millones de euros y fue financiado por los Fondos Europeos de Desarrollo Regional. Las dos agencias detrás del proyecto son la Agencia Cultural de La Valeta como organización cultural pública y la Dirección de Restauración de Malta, como la agencia estatal más importante responsable de la ejecución de trabajos de restauración y rehabilitación en edificios históricos. El edificio Valletta Design Cluster es del siglo XVII y consta de dos edificios paralelos alrededor de un patio central alargado. El edificio ha tenido varios usos a lo largo del tiempo: originalmente fue el matadero principal (en maltés: il-Biċċerija) de la Orden de San Juan, luego sirvió de vivienda a las autoridades locales, y durante la guerra fue un cuartel y una fábrica. y más tarde fue una panadería.

Hoy en día, es un espacio comunitario creativo y multifuncional que pueden utilizar artistas, estudiantes y nuevas empresas en función de un sistema asequible de membresía.

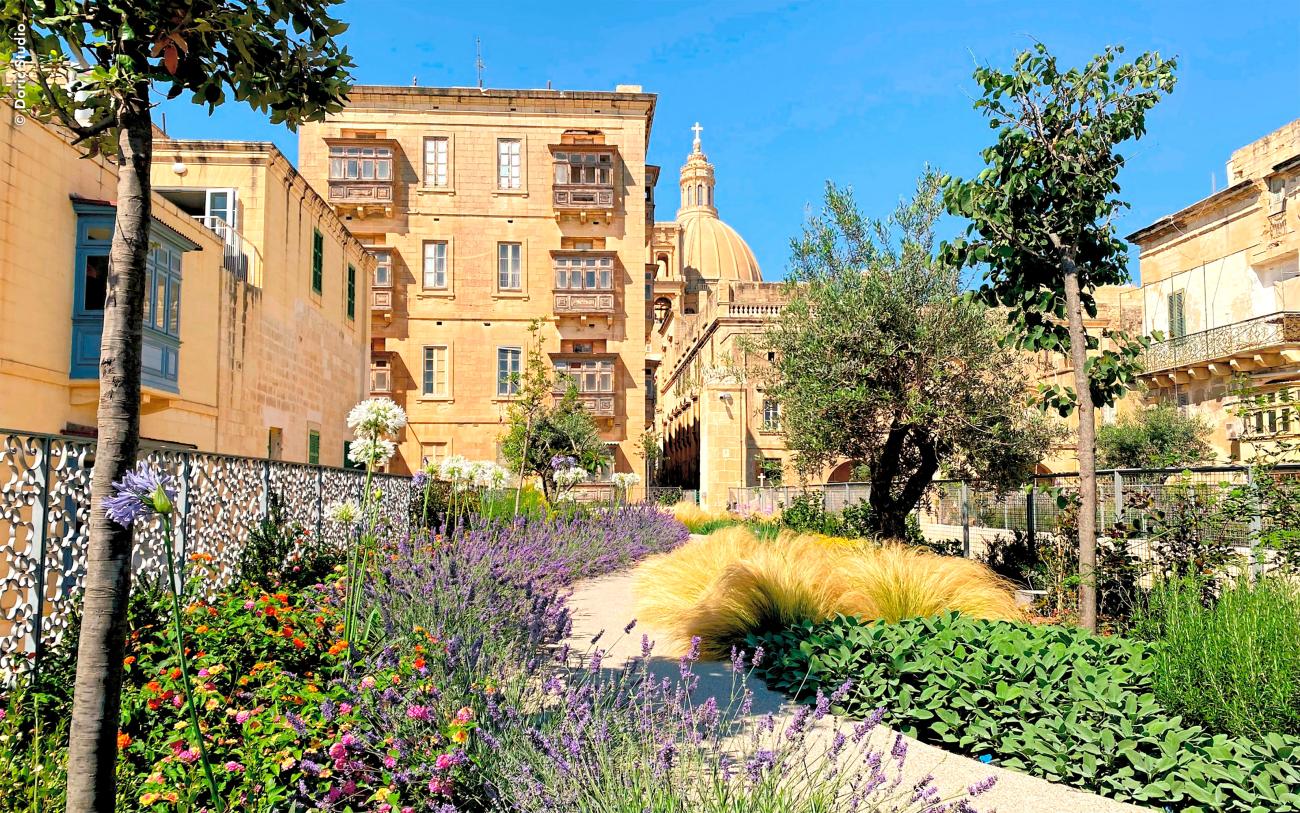

El Clúster de Diseño de La Valeta ofrece un paraíso de jardines en la azotea con un telón de fondo histórico que está abierto al público.

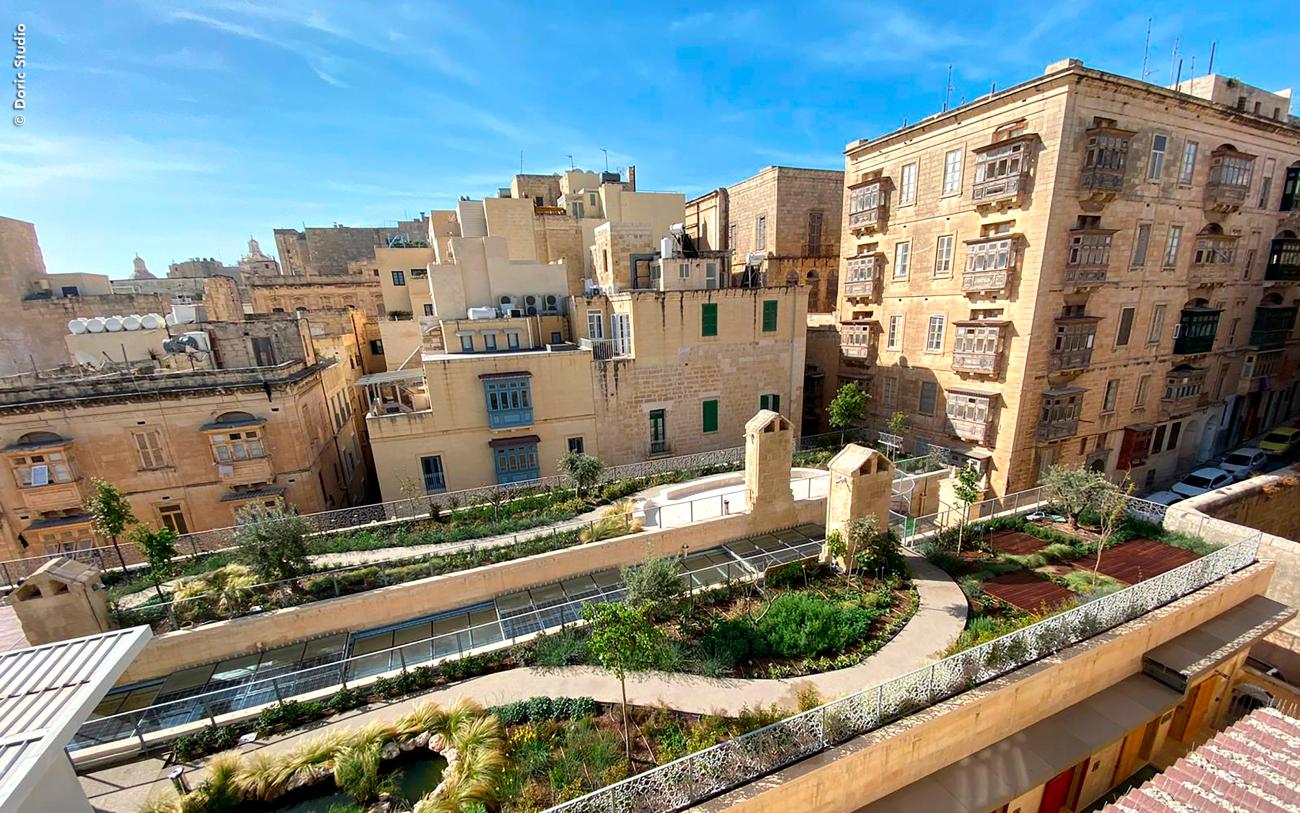

El jardín de la azotea cubre un área de 495 m² y conecta los edificios paralelos por dos puentes.

Ideas creativas

Con una superficie de 3.212 m², el Clúster de Diseño de La Valeta alberga 15 talleres y estudios (espacios de coworking) y dos laboratorios de proyectos (espacios de fabricación) que están equipados con herramientas y maquinaria para trabajar en metal, madera, plásticos y textiles. Además, cuenta con una sala de conferencias, varias salas de reuniones y salones y una cocina de primer nivel (espacio de comida) para la creatividad culinaria con un horno original de la época en que se utilizó como panadería. El patio también se puede utilizar como espacio de trabajo y relajación, para reuniones o para exposiciones. Lo que más llama la atención aquí es la vegetación vertical de 28 m² con más de 1.200 macetas. Los muchos aspectos de diseño diferentes del jardín de la azotea de 495 m² incluyen exuberantes espacios verdes. Este es el primer jardín en la azotea en toda La Valeta que está abierto al público.

Todo un mundo en la azotea

El jardín de la azotea del Valletta Design Cluster se creó bajo la dirección de la Dirección de Restauración y Tetsuo Kondo Architects de Japón. El contratista principal es la empresa de arquitectura y construcción Doric Studio/Living Walls en Malta, que ha estado trabajando con ZinCo GmbH durante varios años en el área de cubiertas verdes. Los planificadores diseñaron el jardín de la azotea con un camino sinuoso que conecta elegantemente ambos edificios a través de dos puentes. Entre la exuberante vegetación del techo verde intensivo hay una serie de áreas de descanso para reuniones sociales, pabellones para reuniones y talleres, un pequeño teatro y un estanque natural con plantas de papiro, nenúfares y peces de agua dulce. Con el sistema de construcción ZinCo “Roof Garden” instalado en toda el área, todo es técnicamente posible, ya sea una fuente de agua o bancos de piedra natural o caminos de madera, adoquines u otros materiales. Toda el área se divide en 270 m² de espacio no plantado y 225 m² de espacio plantado con tipos de vegetación principalmente autóctonos.

La tecnología es fundamental

La tecnología correcta es crucial para garantizar un resultado excelente: no solo los artistas saben esto, sino también los artesanos.

Con el techo verde, este es el sistema de construcción más apropiado para el proyecto, que fue instalado profesionalmente por la empresa maltesa Derek Garden Center. El sistema de construcción ZinCo Roof Garden se instaló sobre una membrana de cubierta bituminosa resistente a las raíces, utilizando una barrera adicional contra raíces WSB 100-PO y la estera de protección ISM 50. Esta estera de fibra sintética, altamente resistente a la tensión mecánica y capaz de almacenamiento de agua y nutrientes, es la elección correcta para el techo verde intensivo previsto con caminos. La siguiente capa fue el elemento de drenaje y almacenamiento de agua Floradrain® FD 40-E como pieza central en la construcción del sistema ZinCo.

El elemento de 40 mm de altura fabricado en polietileno reciclado termoformado puede almacenar agua en sus celdas y drenar el exceso de agua a los desagües del techo gracias a su sistema de canales subyacente. Incluso a la hora de seleccionar la placa filtrante posterior, se optó por el filtro de sistema TG, una versión muy resistente a los esfuerzos mecánicos. Está hecho de polipropileno termoconsolidado y se utiliza para evitar que las partículas finas entren en la capa de drenaje desde el sustrato superior.

Luego se instaló roca de lava, adecuada para la vegetación intensiva de techo verde requerida, estructura de grano de 10–16 mm en el techo como sustrato, con una profundidad de 50 cm. A esto le siguió una capa superior de 20 cm de profundidad con una estructura de grano más fino de 0 a 10 mm. Este se compone de aprox. 70 % lava y 30 % piedra pómez además de materiales orgánicos como turba, compost y fertilizante nitrogenado.

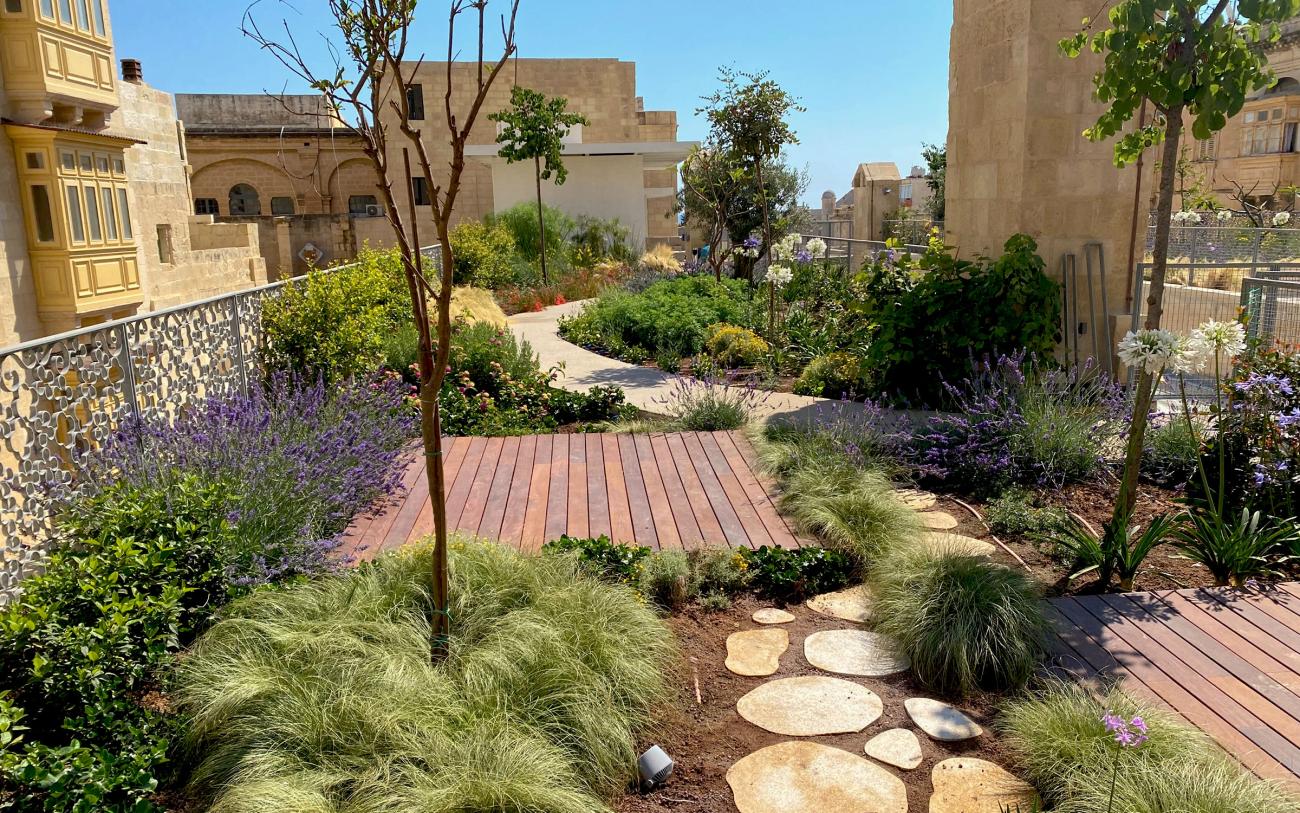

Todos los diseños de superficie son posibles utilizando como base el sistema ZinCo build-up Roof Garden, en este caso la zona de estar con tablones de madera y una hilera de peldaños de piedra natural.

La superficie de los caminos se compone de gravilla natural de grano fino y, por lo tanto, es permeable.

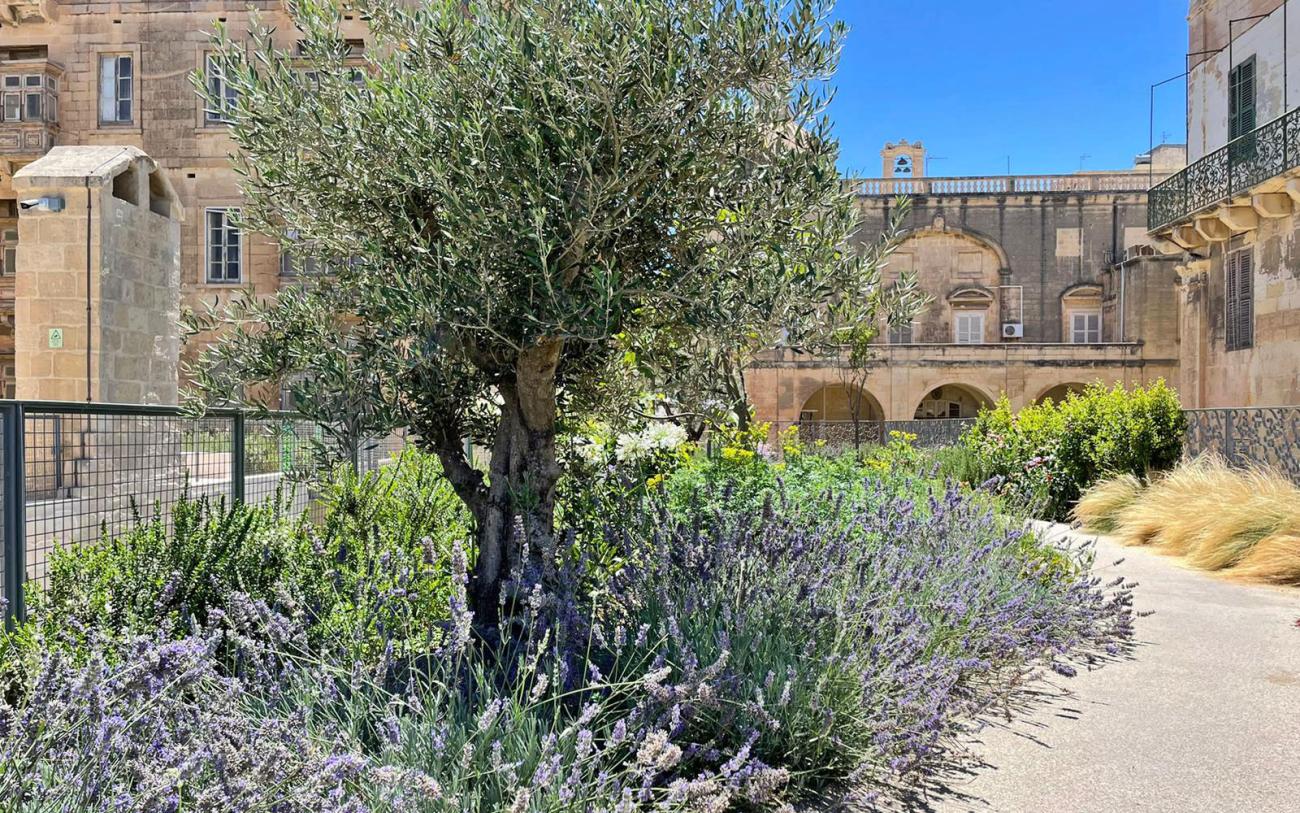

Principalmente se utiliza vegetación autóctona para crear la imagen, por ejemplo, olivos y lavanda.



Los caminos sinuosos a través de la magnífica vegetación son una característica de este jardín en la azotea.

Una composición floreciente

Para la cubierta verde intensiva se utilizaron principalmente plantas autóctonas y adaptadas al clima mediterráneo: están presentes el olivo (Olea europaea spp), el algarrobo (Ceratonia siliqua) y la encina (Quercus ilex) , así como el romero ( Rosmarinus officinalis) o Viburnum (Viburnum tinus) entre los arbustos.

Ejemplos de plantas perennes son la caña de papel (Cyperus papiro), la salvia común (Salvia officinalis) y el mirto (Myrtus communis).Se elaboró ​​un plan preciso, en sí mismo una verdadera obra de arte, para la disposición de los 950 árboles, arbustos, plantas cubresuelos, plantas trepadoras, flores y hierbas. Los grupos y varias hileras de plantas crean una imagen armoniosa, reflejando la forma sinuosa de los caminos. Hay hileras de plantas a lo largo de todos los bordes del techo. Si bien las plantas seleccionadas están adaptadas al clima local, también se instaló un sistema de riego automatizado mediante líneas de goteo.

Tan fuerte como un árbol

En una azotea, los árboles están expuestos a grandes fuerzas por la presión del viento y la succión del viento, por lo que deben estar anclados permanentemente para que no se puedan mover. Los proyectistas no dudaron en seleccionar el sistema de anclaje para árboles Robafix® de ZinCo, ya que no requiere que se atraviese la membrana del techo y es fácil de usar. Los elementos de rejilla de 1×1 m hechos de plástico reciclado se colocaron en las secciones previstas para los árboles y en cada elemento se colocaron tres placas base de anclaje hechas de aluminio para que coincidieran exactamente con el diámetro del cepellón.

Luego, las correas de tensión se fijaron a estos puntos de anclaje alrededor de los cepellones. De este modo, se evita la contracción o extracción de los puntos de anclaje, lo que permite estabilizar permanentemente los cepellones.

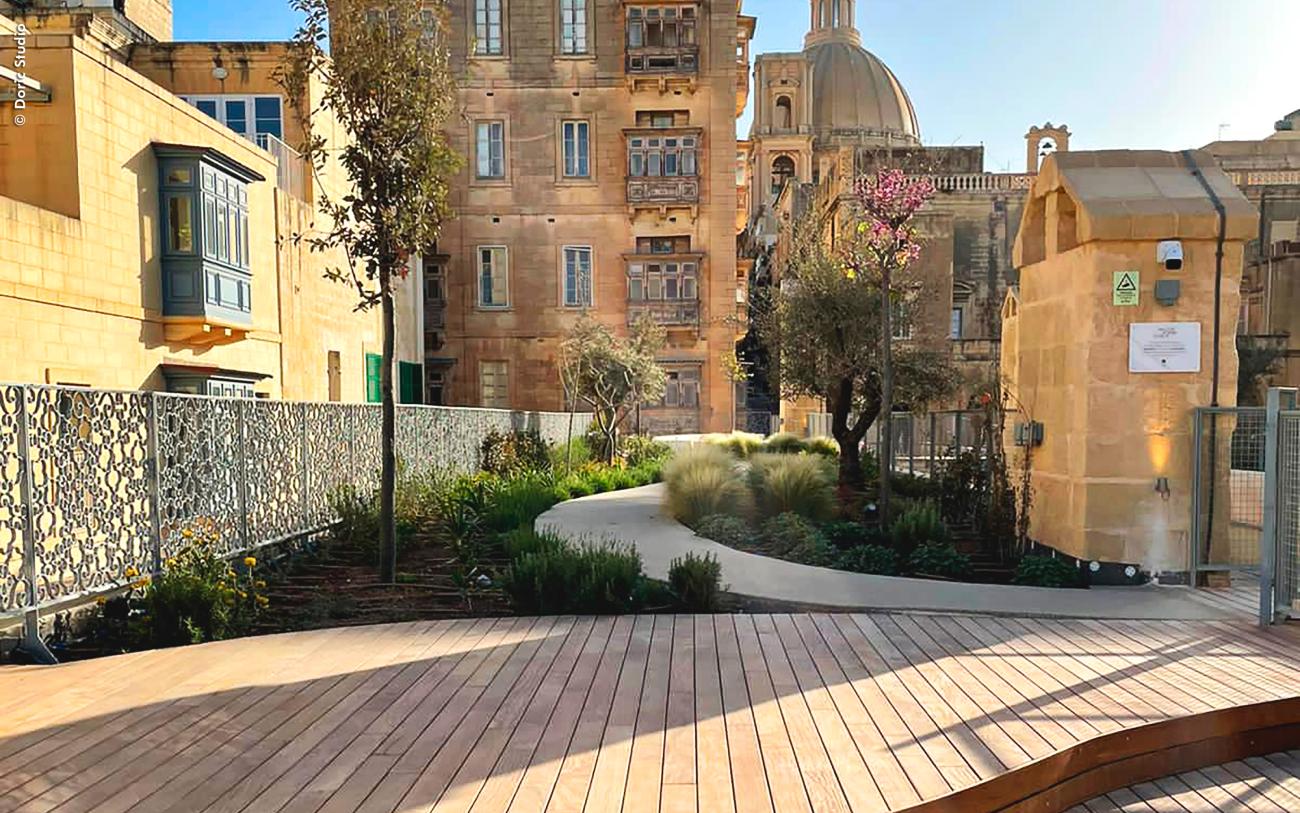

Las plataformas escalonadas del espacio del teatro están hechas de tablones de madera sobre una subestructura de metal.

El techo también tiene un estanque natural mágico; desde un punto de vista técnico, esto no es un problema sobre la capa de drenaje y almacenamiento de agua Floradrain® FD 40-E que cubre toda el área.

Inspiración para todos

El maravillosamente diverso Clúster de Diseño de La Valeta es una plataforma para el diseño, la innovación y los proyectos con un impacto cultural y social. Es un espacio de diálogo e inspiración, y no solo de artistas. Al estar abierto al público, todos tienen fácil acceso a la escena cultural y artística de Malta y al espectacular jardín en la azotea que sirve como un oasis de relajación y bienestar para todos. Y esa es una gran victoria, al igual que esta: Doric Studio fue nominado con Valletta Design Cluster como finalistas para la competencia internacional "CITY'SCAPE City_Brand & Tourism Landscape Symposium & Award 2021" y premiado en la categoría "City Landscape".

Autor: Federico Cefalu, Export Area Sales Manager, ZinCo GmbH

Lista de plantas

Árboles: Punica granatum, Ceratonia siliqua, Plumeria, Quercus ilex, Olea europaea spp.

Arbustos: Eugenia uniflora, Viburnum tinus, Ruta chalepensis, Lantana camara, Rosmarinus officinalis, Phlomis fructicosa

Plantas perennes: Stipa tenuissima, Cyperus papiro, Zantedeschia sp, Salvia officinalis, Russelia equisetiformis, Spartium junceum, Lavandula angustifolia, Artemisia vulgaris, Ruscus hypophyllum, Vitis vinifera L, Carissa Makrocarpa, Tulbaghia violacea, Ranunculus, Hypericum moserianum, Agapanthus africanus, Pistacia lentiscus, Jasminum spp, Myrtus communis, Festuca spp

Tablero del sitio

Proyecto de construcción: Valletta Design Cluster, Bull Street Il-Belt, Valletta VLT, Malta

Cliente: Agencia Cultural de La Valeta, Valletta VLT, Malta

Año de construcción: 2020/2021

Superficie del techo: 495 m²

Construcción de cubiertas verdes: construcción del sistema ZinCo “Roof Garden” junto con el sistema de anclaje para árboles Robafix®

Gestión de proyectos: Dirección de Restauración, Floriana FRN, Malta

Contratista principal: Doric Studio/Living Walls, Birkirkara BKR, Malta

Arquitecto: Tetsuo Kondo Architects, Tokio, Japón

Ejecución: Derek Garden Center, Qormi QRM, Malta

Proveedor del sistema: ZinCo GmbH, Nuertingen, Alemania

La piedra natural de los bancos procede de una cantera local.

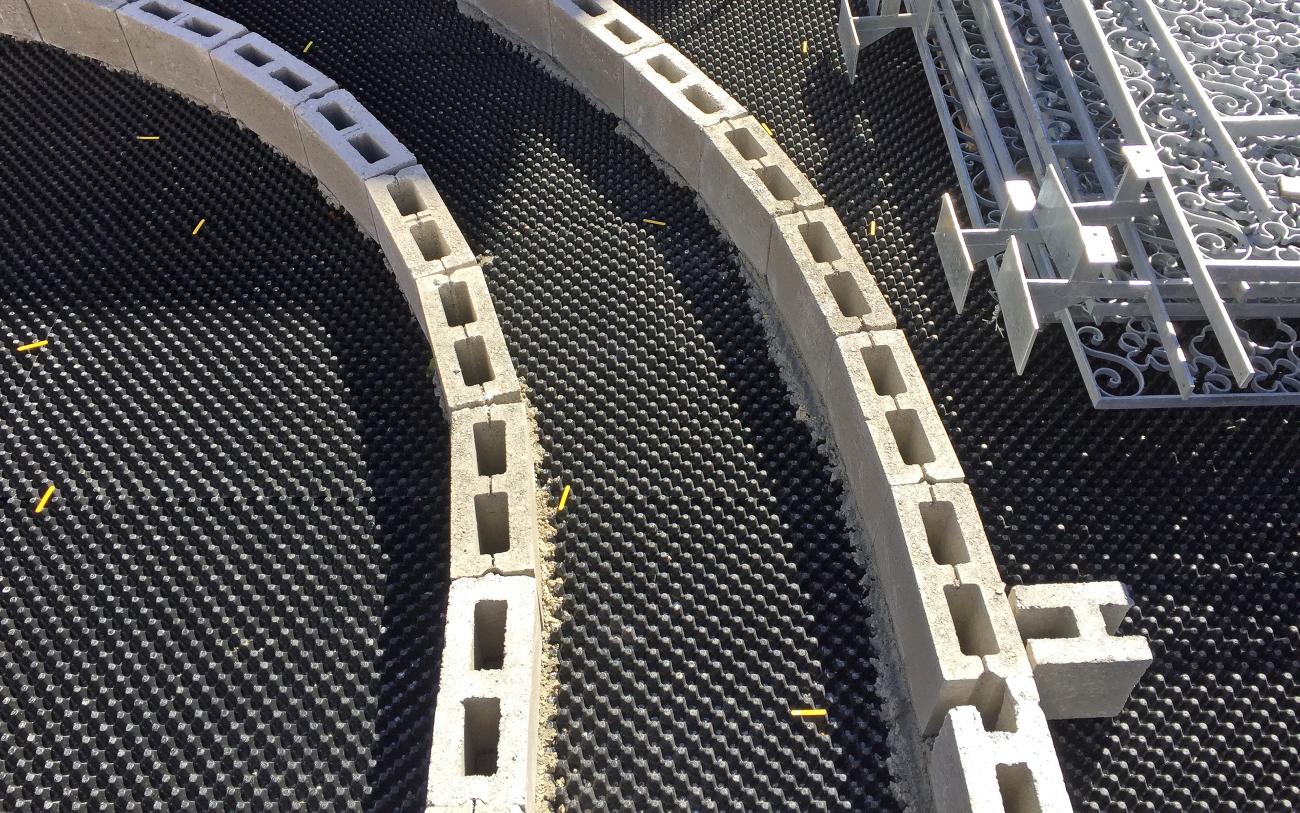

El elemento de drenaje y almacenamiento de agua Floradrain® FD 40-E, instalado en toda la superficie, se utiliza como encofrado permanente para el camino de bloques huecos de hormigón.

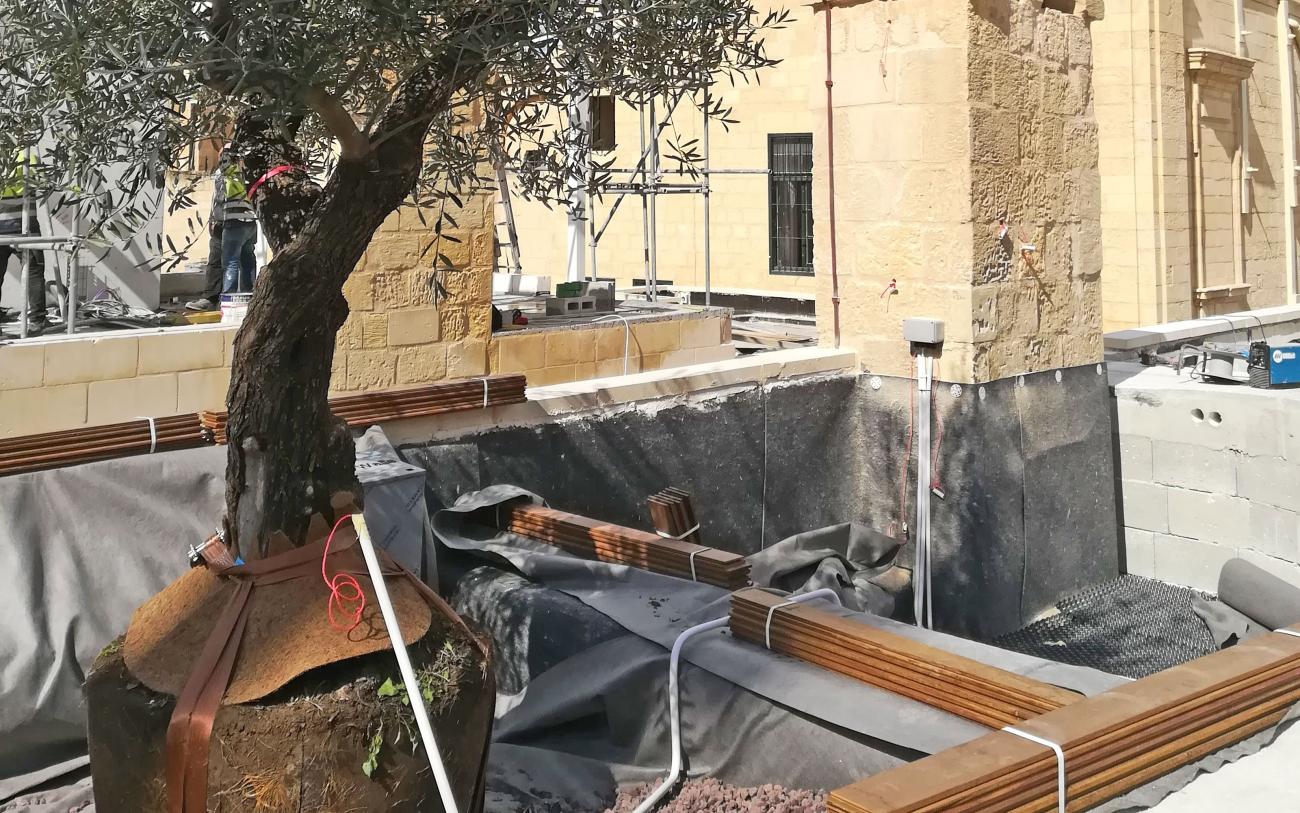

Con el sistema de anclaje para árboles Robafix®, las correas tensoras se sujetan a tres puntos de anclaje del elemento de rejilla, asegurando así permanentemente el cepellón. Gracias a los cables de alimentación tendidos, el olivo estará bellamente iluminado más tarde.

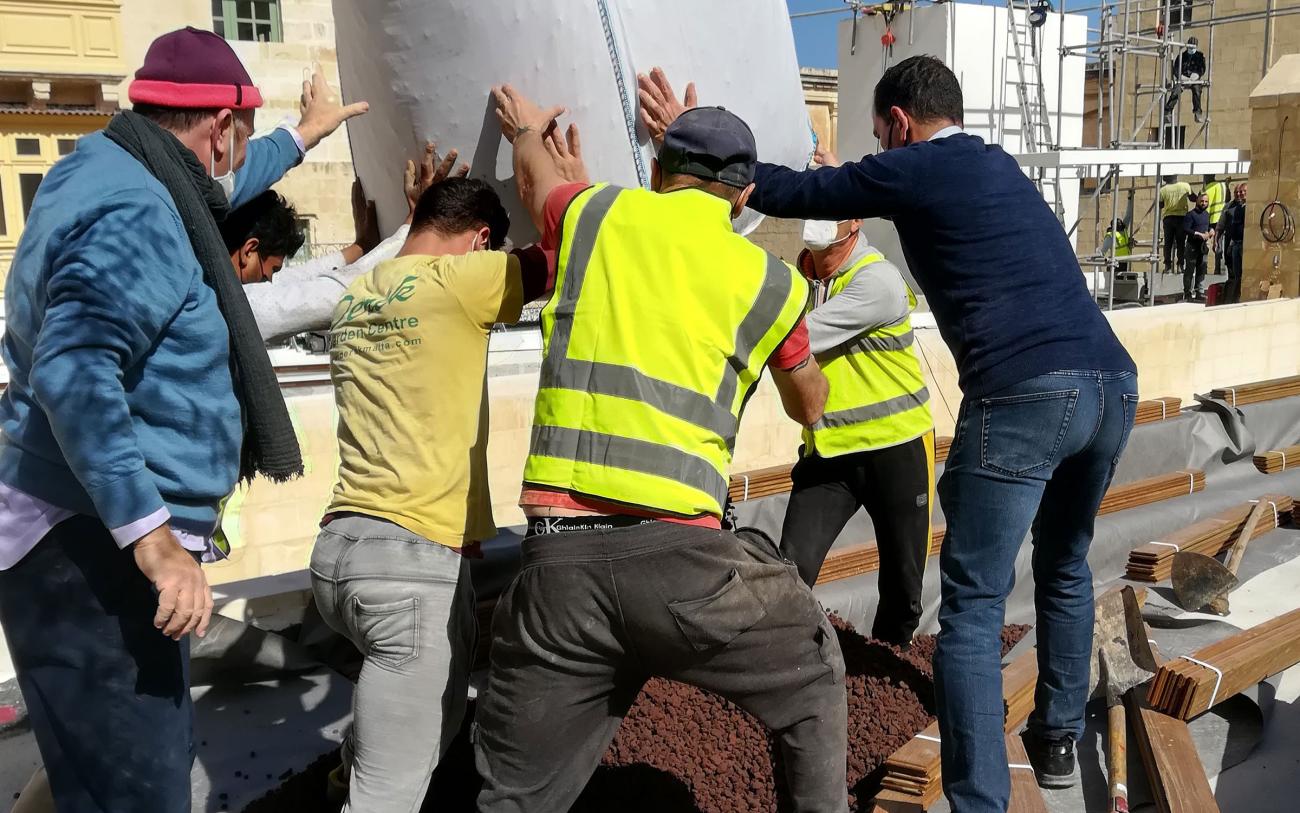

El sustrato se eleva al techo con una grúa y se distribuye allí directamente desde los big bags.

Usando el sistema de construcción ZinCo “Roof Garden” como base, cualquier acabado de superficie y diseño es posible.
